Einleitung

Der Schalter-Umbau des Mega Drive ist ziemlich einfach und braucht nicht viel Erfahrung. Es wird ein Schalter installiert, der es erlaubt zwischen dem 50- und 60Hz-Modus zu wechseln. Auf diese Weise können viele PAL-Spiele in Originalgeschwindigkeit und ohne die schwarzen Balken gespielt werden. Nähere Infos findet ihr hier. Der zweite Schalter (Region- oder Sprachschalter) erfüllt folgenden Zweck: Befindet sich die Konsole im 60Hz-Modus, dann legt dieser Schalter fest, ob die Konsole im US-Modus oder im Japan-Modus laufen soll. Benötigt wird dieser vor allem für spät erschienene japanische Spiele. Beachtet bitte, dass für das Einlegen von japanischen Spielen eine Schachterweiterung oder eine Adapterlösung nötig ist, damit diese in das Mega Drive passen.

Dieser Mod beschreibt den Umbau der Mainboard-Revision IC BD M5 PAL VA4. Fotos für andere Mainboards werden folgen.

Skill-Level: 2

- rudimentäre Löterfahrung

- Mindestmaß an Fingerfertigkeit für das Durchkratzen der Jumper-Verbindungen

Materialien und Werkzeuge:

- 2 beliebige Ein-Ein-Schalter

- Lötausrüstung

- Kabel

- Werkzeug zum Bohren der Löcher für die Schalter

- Kreuzschraubenzieher zum Öffnen des Mega Drive

Zusammenfassung:

Die Region und der Video-Modus werden beim Mega Drive über eine handvoll Jumper festgelegt, die sich fest auf dem Board befinden und mit JP1 - JP4 beschriftet sind. Lasst euch nicht von den weißen Strichen auf der Platine irritieren. Welche Punkte miteinander verbunden sind, lässt sich bei genauerem Hinschauen erkennen. Auf PAL-Geräten, sollten die Jumper 2 und 3 verbunden sein. Tatsächlich sind JP1 und JP2 linksseitig der selbe Lötpunkt (sind also miteinander verbunden). Man hat nur zwei Lötpads daraus gemacht, damit man eine gerade Brücke zum gegenüberliegenden Punkt installieren kann und nicht diagonal oder über Eck, o.ä. gehen muß. Die gegenüber liegenden Punkte sind wie üblich einmal 5v und einmal Ground (Masse). Man hat also zwei Bereiche. Je nachdem ob Block 2 (JP3, bzw. JP4) nun 5v oder Ground empfängt, bestimmt sich der Video-Modus - bei 5v sind es 60Hz, bei Ground 50Hz. Bei Block 2 (JP 3 und 4) wird bei 5v englisch (=US) oder bei Ground (=JAP) festgelegt.

Der Umbau

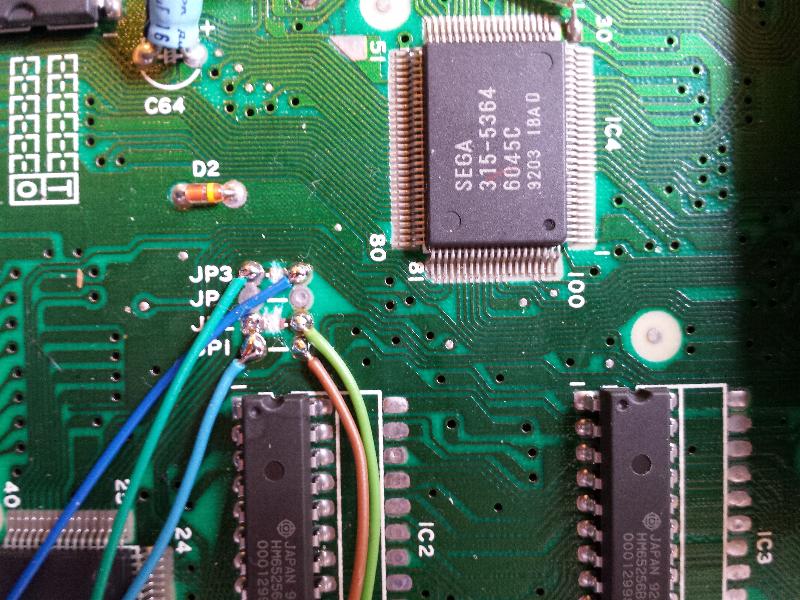

Zunächst muss das Mega Drive geöffnet werden. Dazu die 6 Kreuzschrauben auf der Unterseite entfernen. Beim Aufklappen darauf achten, dass man nicht das Kabel zu LED abreißt. Nun die Schrauben vom Abschirmblech entfernen. Wir suchen nun folgende Region auf dem Board:

Bei manchen Mainboards befindet sich wie oben zu sehen ein Kondonsator. Diesen sollte man an Ort und Stelle lassen. Damit wir die freie Wahl zwischen den verschiedenen Modi haben, müssen natürlich erst die ursprünglichen Verbindungen unterbrochen werden. Dies geschieht, indem man mit einem scharfen Gegenstand, z.B. einem Cutter-Messer die Leiterbahnen durchtrennt. Es ist sinnvoll, etwas Isopropanol zur Hand zu haben, um den entstehenden "Staub" zu entfernen und bessere Sicht zu haben. Auf dem ersten Bild seht ihr, wie die Schutzschicht weggekratzt wurde. Man sieht die darunter liegende Leiterbahn. Diese muß natürlich nun auch durchgetrennt werden. Hier ist ein Mutlimeter praktisch, um zwischen beiden Punkten messen zu können, ob die Verbindung auch wirklich durch ist. Man sollte hier die nötige Geduld an den Tag legen und darauf achten, dass man mit der Klinge nicht abrutscht und andere Leiterbahnen beschädigt.

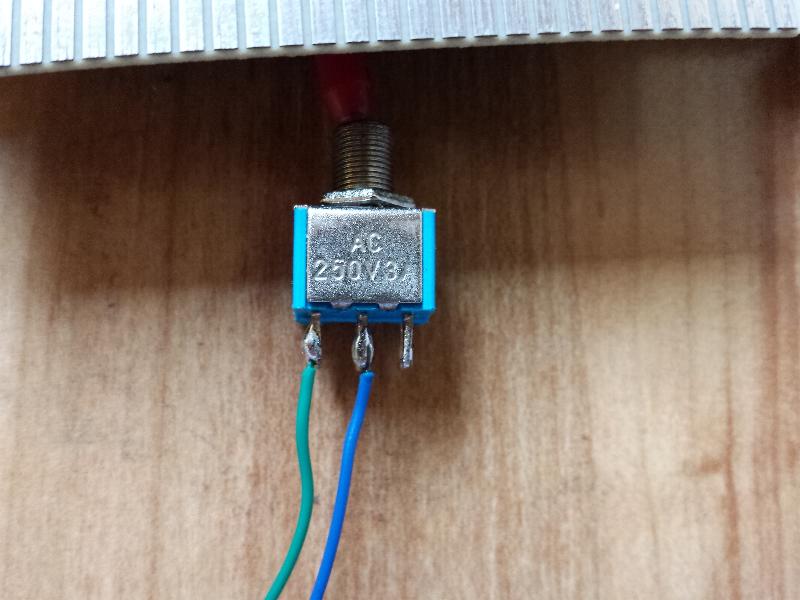

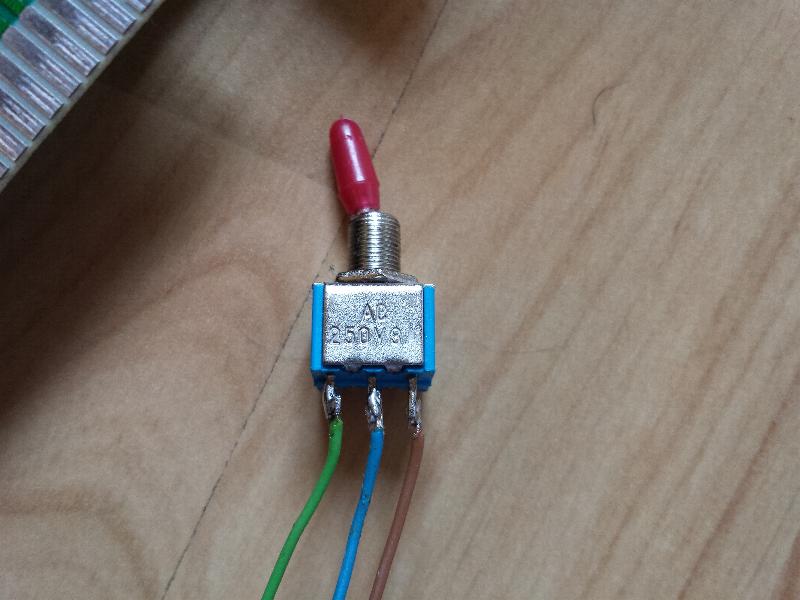

Ist dies erledigt, können auch schon die Schalter eingelötet werden. Wir entnehmen von der rechten Seite einmal 5v und Ground und verlängern sie gewissermaßen zum Schalter hin, wo wir sie links und rechts zur Verfügung stellen. In die Mitte löten wir ein Kabel zum Jumper 1, bzw. 2. Mit dem zweiten Bereich verfahren wir genauso, nur dass wir hier einen der Pins am Schalter offen lassen können.

Nun müssen die Schalter nur noch am Gerät installiert werden. Wer nur einen Bohrer zum Setzen der Löcher hat, der sollte Kippschalter wie auf dem Foto verwenden. Für die dezenteren Schiebeschalter sollte man das nötige Werkzeug haben, entsprechende rechteckige Löcher anzubringen.

Bemerkungen:

- Wer einfach nur seine PAL-Spiele in 60Hz spielen möchte und nicht vorhat, jemals japanische Titel zu zocken, der kann natürlich auf den Sprachschalter verzichten.

- Es ist möglich, dass sich ein Kondensator auf JP4 befindet. Diesen einfach bestehen lassen.
