Das Laufwerk des GameCube ist wählerisch. Sehr sogar. Und weisen die Discs erstmal ein paar Gebrauchsspuren auf, kann es sein, dass das Cube das Spiel abbricht und einen Lesefehler meldet. Besonders betroffen ist hiervon der normale lila GameCube. Bei den später erschienenen Modellen in anderen Farben hat Nintendo zum Teil stark nachgebessert. Man kann jedoch auch selbst etwas tun, um die Discs besser lesbar zu machen. Hierzu erhöht man einfach die Intensität des Lasers.

Bevor ihr fortfahrt, lest euch besser hier erstmal kurz ein. Wenn ihr die Intensität des Lasers zu stark erhöht, könnt ihr ihn irreparabel beschädigen.



Materialien und Werkzeuge:

- GameBit (4.5mm)

- Kreuzschraubenzieher (verschiedene Größen)

- Multimeter

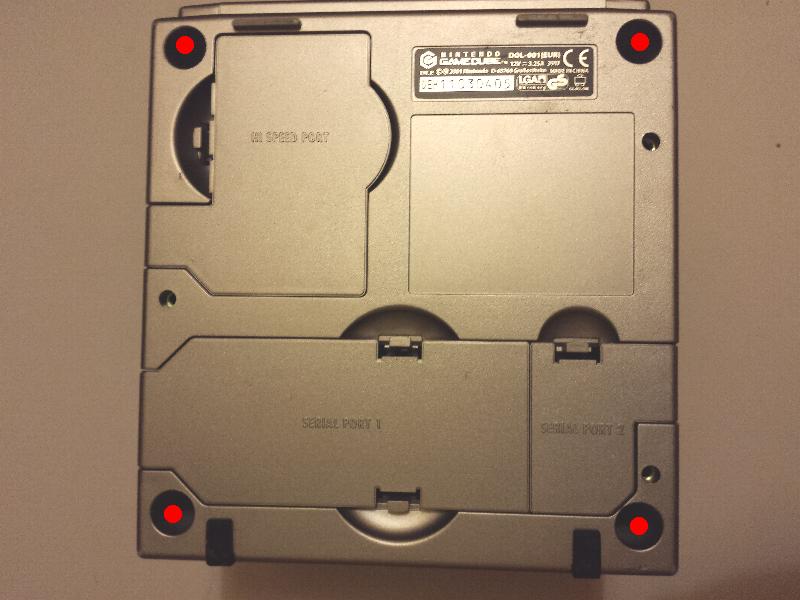

Zunächst benötigen wir einen GameBit, um die vier Schrauben auf der Unterseite zu entfernen und den GameCube zu öffnen.

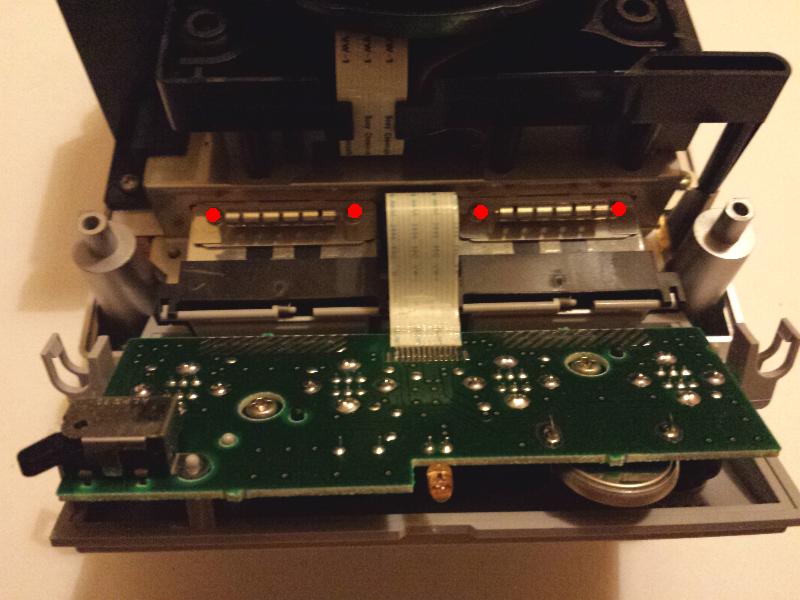

Nachdem wir den Deckel abgenommen haben, klappen wir zunächst den Controller-Port nach vorn und entfernen die 4 kleinen Schrauben. Das Flachbandkabel müsst ihr nicht abziehen.

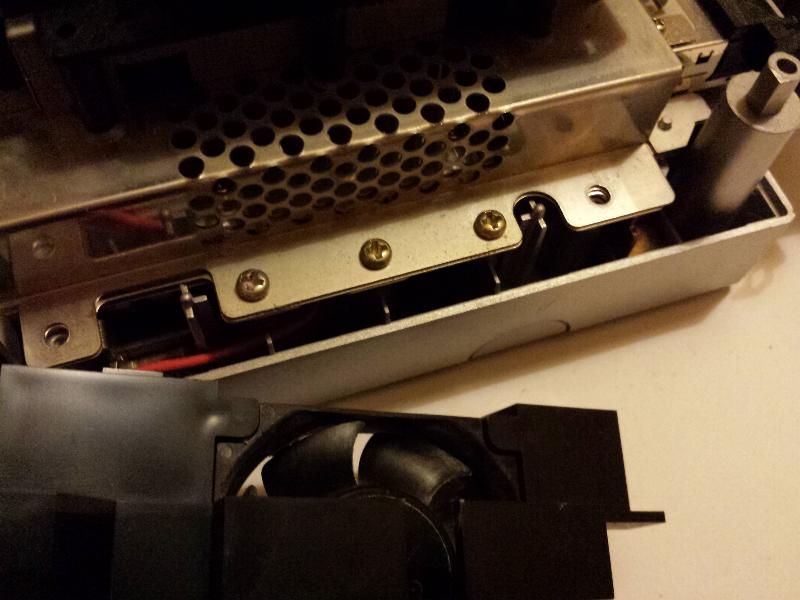

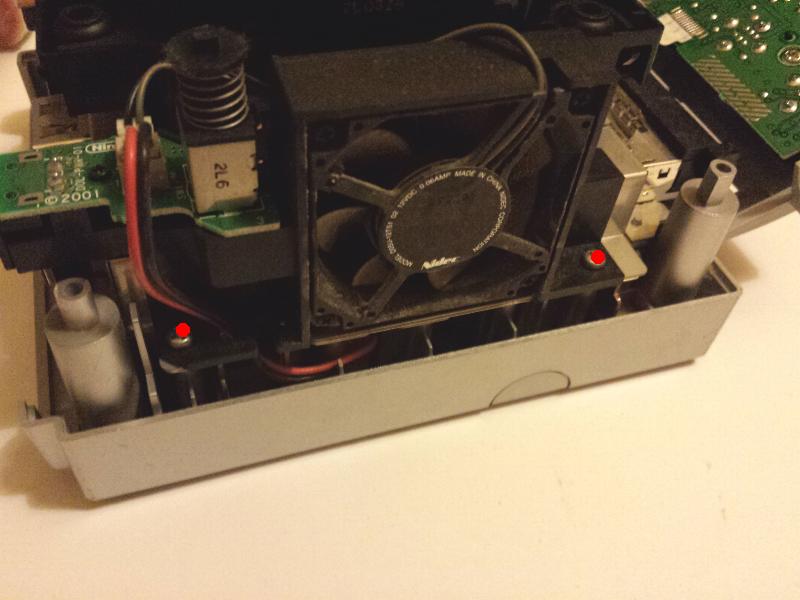

Weiter geht es mit den zwei Schrauben, die den Lüfter halten.



Darunter verbergen sich drei weitere.

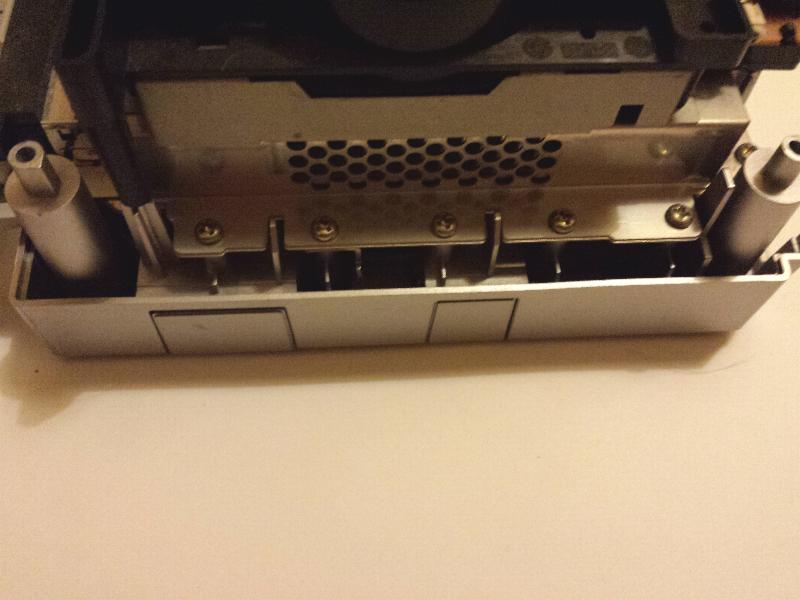

Nun die 5 auf der gegenüberliegenden Seite.

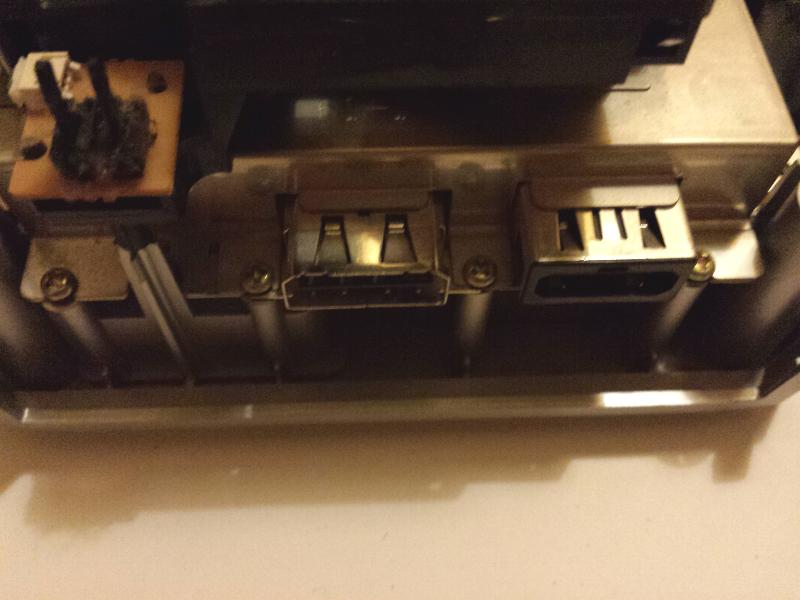

Und schließlich die 4 auf der Rückseite. Nun kann man die ganze Einheit samt Blech vorsichtig abziehen.

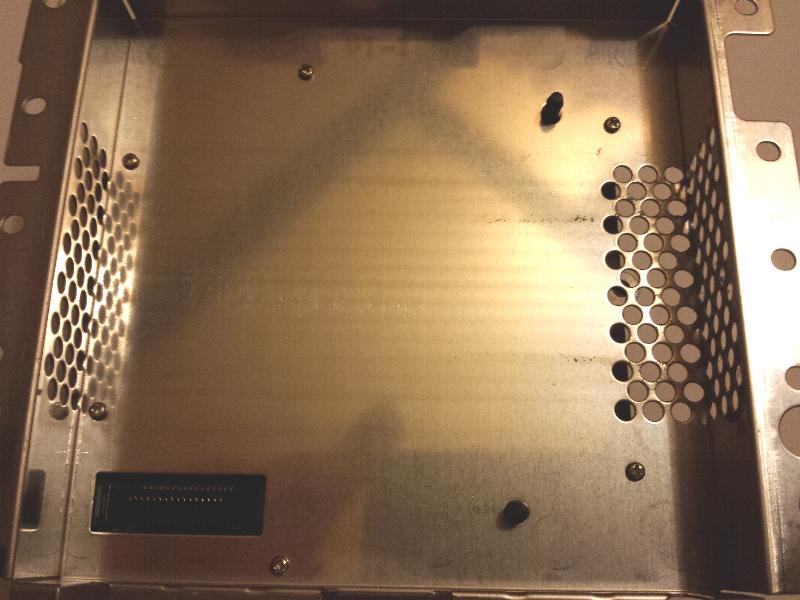

Als letztes die 6 kleinen Schrauben, die die Laser-Einheit von unten halten.

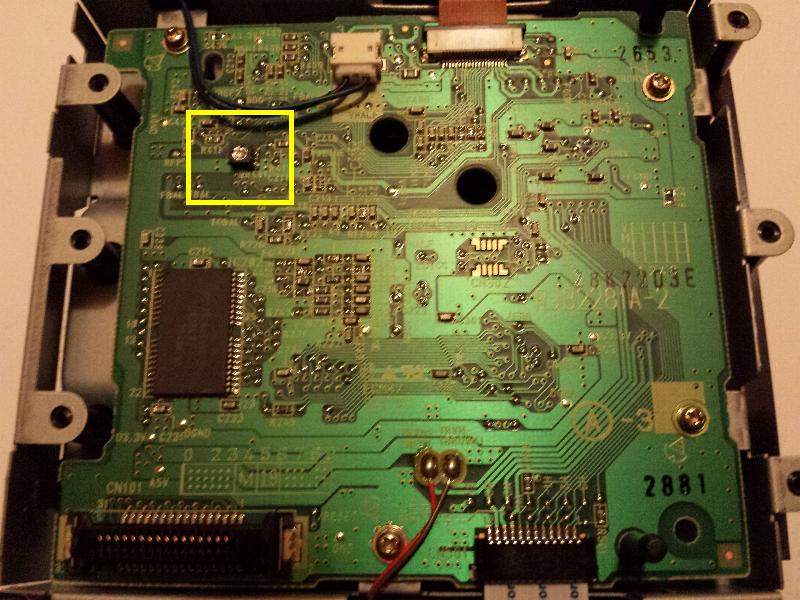

Nun haben wir Sicht auf die Platine unter dem Laser und suchen uns die Stellschraube in der unten eingezeichneten Region.

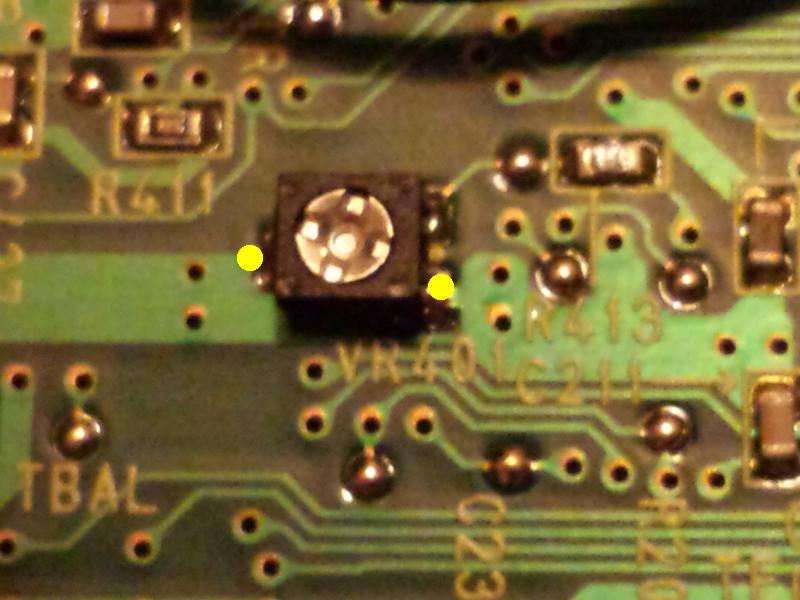

Die beiden Punkte zeigen euch, wo ihr die Messleitungen des Multimeters für die Widerstandsmessung anlegen müsst. Stellt den Bereich auf 2 kOhm und notiert euch den Wert. Dieser ist bei jedem GameCube etwas anders. Dreht nun mit einem passenden Schraubenzieher die Stellschraube ein klein wenig nach links, um den Widerstandswert zu senken und messt erneut. Ihr solltet dabei in kleinen Schritten (50 Ohm) vorgehen. Wenn ihr den Widerstand um eine Stufe gesenkt habt, setzt den GameCube wieder zusammen und testet ein Spiel, das zuvor nicht lief. Es kann gut sein, dass ihr den Vorgang einige Male wiederholen müsst. Die unterste Grenze sollte sich bei 170 - 200 Ohm bewegen. Je nach Cube kann es aber gut sein, dass das Laufwerk schon bei einem wesentlich höheren Wert die Discs liest. Das ist letztendlich bei jedem Laser individuell.



Wer kein Multimeter hat, der kann (und sollte) sich die Ausgangsposition mit einem Textmarker markieren und muss es "blind" versuchen - immer in Schritten von 1-2 mm. Allerdings kann hiervon nur abgeraten werden, da man schnell einmal zu weit dreht und dadurch eventuell den Laser zerstört.
