Einleitung

Im Folgenden zeigen wir anhand von ein paar Bildern den Umbau des Mega Drive 2 mit dem Switchless-Mod von D4S. Auf der Seite von dforce3000 gibt es neben dem HEX-Code auch ein sehr schönes PDF mit allen Einbau-Schemata. Dennoch wollen wir kurz zeigen, wie der Umbau dann in "echt" ungefähr ausschaut.

Skill-Level 6:

- Sicheres Löten erforderlich

- Ruhige Hand beim Durchtrennen von Leiterbahnen

- Freikratzen feiner Leiterbahnen und Löten auf eben diesen

- Auslöten und Anheben von Pins vom Board

Materialien und Werkzeuge:

- PIC16F630 mit Code von D4S*

- 100 nF Keramik-Kondensator (optional)

- 220 Ohm Widerstand für die LED

- DUO-LED (rot/grün)

- Lötausrüstung

- Kabel

- Feinwerkzeug zum Freikratzen der Leiterbahnen

- Heißklebepistole empfehlenswert zum Sichern der Kabel

* Man benötigt einen Programmer zum Beschreiben des PIC oder man erwirbt den Chip bereits vorprogrammiert.

Der Umbau

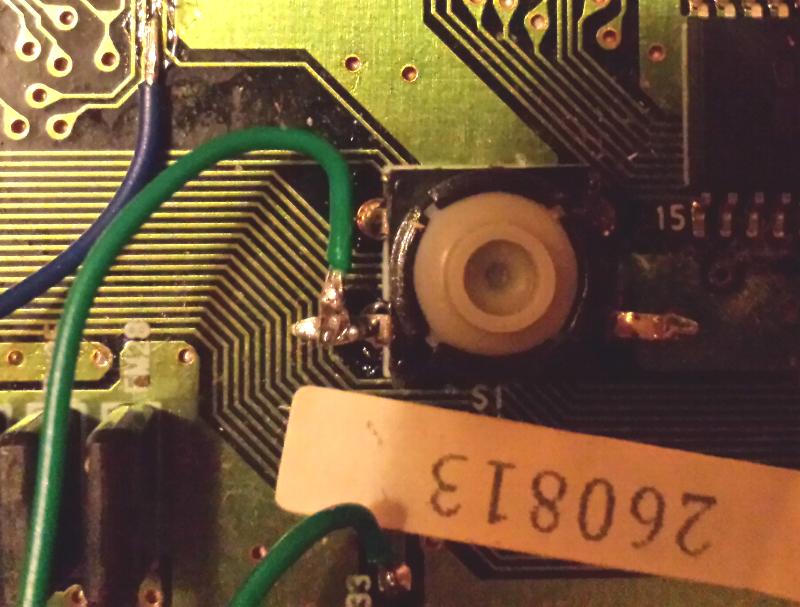

Zunächst müssen die beiden Pins links und rechts vom Reset-Schalter (auf der Seite zum Controller-Port hin) vom Board getrennt und angehoben werden. Entweder lötet man diese aus oder man durchschneidet sie mit einer kleinen Schere/Seitenschneider o.ä. An den linken hochgebogenen Pin löten wir ein Kabel, welches zu Pin 13 des PIC führt.

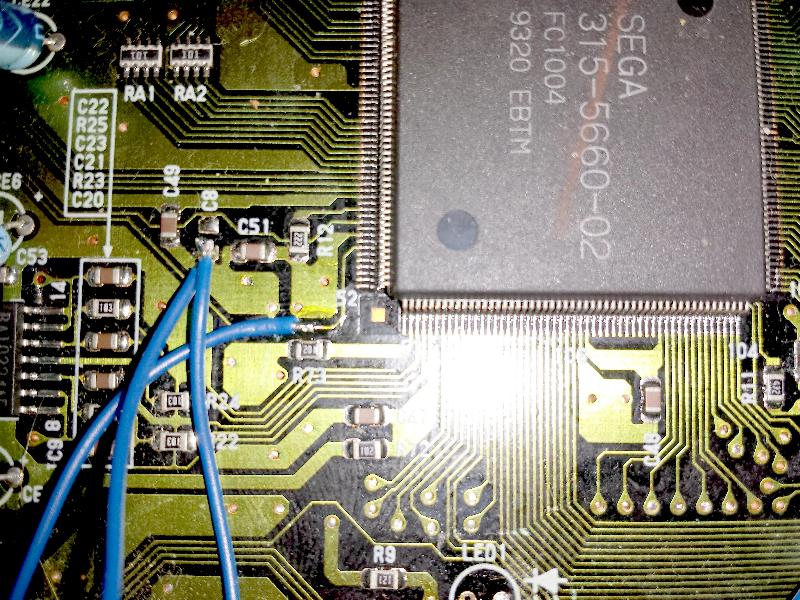

Das blaue Kabel verdeckt auf dem Bild leider die durchtrennte Leiterbahn. Oberhalb des Cuts ist das Kabel an die frei gekratze vorsichtig vorverzinnte Leiterbahn gelötet. Man kann dabei ruhig ein wenig großzügig beim Freikratzen sein, um der Kupferlitze etwas Fläche und damit Halt zu geben. Das Kabel geht an Pin 10 des PIC. Unten sieht man noch das Kabel am oberen Pad von C33 (läuft zu Pin 8 am PIC).

Auch hier verdeckt das Kabel leider die durchtrennte Leiterbahn, auf die es rechts gelötet wird. (Neue Bilder folgen eventuell.) Die beiden linken Kabel sind an Ground gelötet. Auch die LED unten wurde bereits ausgelötet.

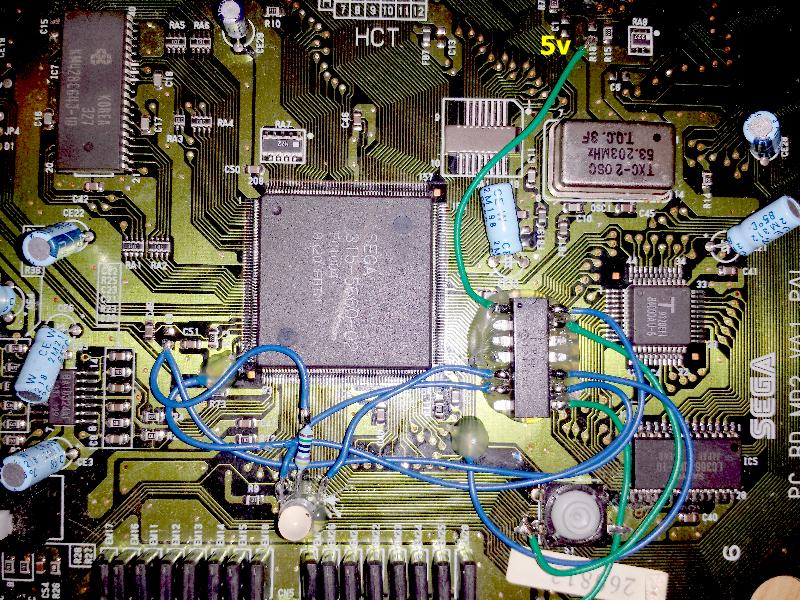

Hier noch ein Bild des eingebauten PIC und der neu gesetzten LED. Leider war keine dreibeinige 3mm DUO-LED zu bekommen. Damit der Deckel bei Verwendung einer 5mm LED auch zu geht, muß der Lichtleiter etwas bearbeitet/abgeschliffen werden. Der 5v-Punkt oben war etwas bequemer zu löten als der im PDF von D4S. Der Kondensator zwischen 5v und Ground ist hier nicht verbaut. Wer Probleme mit dem Ton hat, kann ihn direkt an den PIC anlöten.
